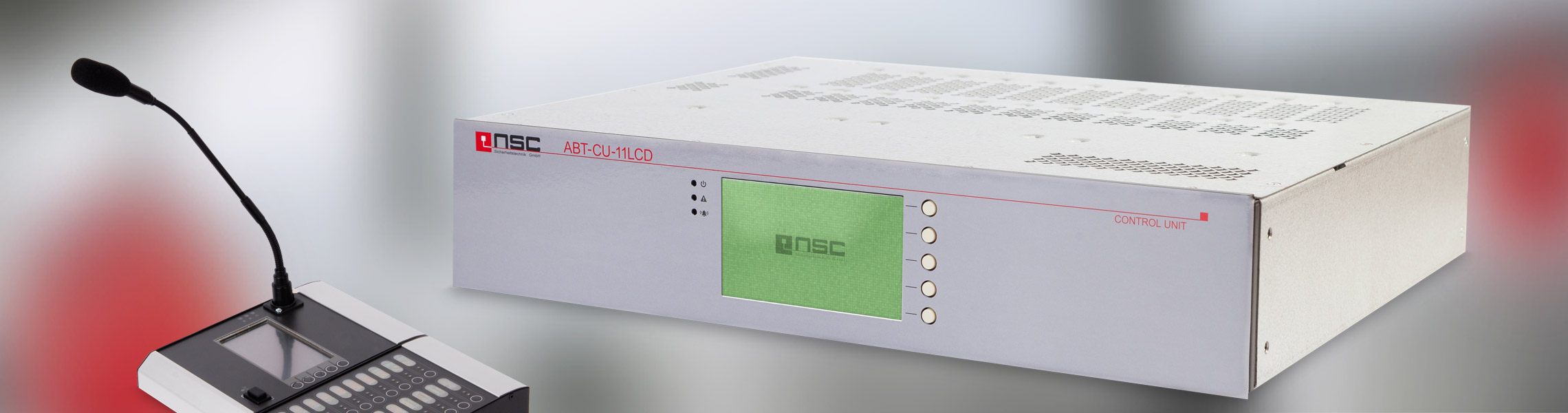

NSC-MultiVES

MultiVES ist ein Beschallungssystem, das auf der digitalen Übertragung von Sprachnachrichten, einschließlich Alarmmeldungen, Werbebotschaften und Musik, basiert. MultiVES arbeitet in Synergie mit Brandmeldesystemen und überträgt diese Nachrichten in Notfallsituationen. Das MultiVES-System ist nach EN54 zertifiziert. bestehend aus Steuergeräten, Class-D Mehrkanalverstärker, Mikrofonkonsolen. Das akustische Evakuierungssystem ermöglicht die digitale Kommunikation nicht nur zwischen allen Elementen des Systems selbst, sondern auch mit anderen integrierten Sicherheitseinrichtungen. Die Architektur ermöglicht den Einsatz in Einrichtungen, die in Bezug auf Fläche und Funktionalität sehr groß sind, wie Einkaufszentren, große Gebäude, Flughafenterminals, Bahnhöfe, Ölfelder und Raffinerien.

Das System kann entweder eigenständig oder in einem redundanten Netzwerk (max. 254 vernetzte Einheiten) betrieben werden. Das Netzwerk basiert auf redundanten Glasfaser- oder Kupfer-Verbindungen zwischen Sprachalarm-Controllern und anderen Systemkomponenten. Dadurch kann es auch in komplexesten Umgebungen, sowohl von der Fläche als auch vom Aufgabenbereich her, eingesetzt werden. Die Sprachalarm-Controller steuern alle anderen Systemkomponenten und erlauben eine flexible Konfiguration (Routing) von Audiosignalen von unterschiedlichen Signalquellen zu beliebigen Ausgängen.

Die MultiVES-Geräte werden mittels Einschubsystem und entsprechenden Modulen auf den Einsatz in den 19“-Schränken vorbereitet. Durch den modularen und flexiblen Aufbau wird eine optimale Anpassung an die projektspezifischen Bedürfnisse gewährleistet. Dadurch wird zudem eine optimale Kostenkontrolle erreicht.

Wesentliche Hauptmerkmale

  • Voll vernetztes System mit Konfigurations-, Steuerungs- und Diagnosemöglichkeit via Ethernet. Verwaltung von bis zu 254 Netzwerkteilnehmern (Redundantes Glasfasernetzwerk).
  • 4,5”-LCD-Touchscreen für schnelle Systembedienung.
  • Zahlreiche Steckplätze für beliebige Konfigurationen von Lautsprecherlinien-Erweiterungen (2 oder 4 Linien) sowie 8-fach Ein- und Ausgangsmodulen.
  • Eingebaute Audiokarte mit 4 Eingängen und 12 Audioausgängen. 12 gleichzeitig in verschiedene Zonen übertragbare Ansagen.
  • Bis zu 32-GB-SD-Flash-Speicher zur Wiedergabe und Aufnahme von Ansagen (48 kHz, 16 Byte).
  • Integrierter DSP mit implementierten 3-Band-Parametric-EQ auf allen Eingängen und 8-Band-Parametric-EQ und Delay (Verzögerung) Einstellung auf jedem Audioausgang.
  • Umfassende Ein- und Ausgänge sowie Schnittstellen auf Grundlage von RS485 für z.B. Integration von Gebäudemanagement -Systemen.



NSC-MidiVES

Leistungsstarke kompakte Plug-and-Play Einheit in verschiedenen Ausführungen als All-in-One-Lösung oder skalierbar vernetzt über TCP/IP mit bis zu 245 Geräten. Das Beschallungs- und Sprachalarmierungssystem ist für eine multifunktionale Systemarchitektur konzipiert und erfüllt alle Anforderungen der europäischen Normen EN 54-16 und EN 54-4.

Die kompakten Sprachalarmzentralen enthalten alle Komponenten in einem Gehäuse. Das gesamte Systemkonzept basiert auf einem hochwertigen Audionetzwerk als Verteilerknoten, das entweder mit zwei unabhängigen 160W, 320W oder drei unabhängigen 500W Class-D Verstärkern ausgestattet ist, die je nach Gerät 100V Signale an 4, 8 oder 16 Lautsprecherlinien verteilen.

Alle Einheiten sind mit einer integrierten Notstromversorgung und einem Ladegerät für die Notstrombatterien gemäß EN 54-4 ausgestattet. Die SAA-Systeme sind als plug-and-play-Systeme konzipiert und verfügen über alle Elemente, die von Sprachalarmierungssystemen erwartet werden, einschließlich eines eingebauten Feuerwehrmikrofons, eines modernen Touchscreens für intuitive Bedienung und programmierbarer Kontakteingänge und Tasten. Hinzu kommen ein Ereignisplaner und ein erweiterbarer Speicher sowie ein DSP (Digital Signal Processor) und Batterieplätze für bis zu 65 Ah Notstrombatterien - alles eingebaut in ein IP30-Gehäuse oder in ein speziell für die NSC-MidiVES entwickeltes 19“-Einbaurack mit 15 Höheneinheiten.

Die autonomen SAA-Systeme sind für mittlere bis große Projekte ausgelegt und werden über ein TCP/IP-Netzwerk vernetzt und durch Zonen- oder Feuerwehrmikrofone ergänzt, um z.B. Live- Durchsagen oder Hintergrundmusik abzuspielen und zu steuern. Das System wurde für eine sehr benutzerfreundliche und sichere Verkabelung mit CAT5-Kabeln zwischen den Mikrofonen oder redundanten Glasfaserverbindungen zwischen den Systemen konzipiert. Alle Systeme unterstützen bis zu 45 hochwertige Audiosignale, die über 254 Geräte im Netzwerk verteilt werden können.

Wesentliche Hauptmerkmale

  • EN54-4 / -16 konforme SAA-Einheit.
  • Eigenständige oder TCP/ IP-Netzwerkarchitektur.
  • VoIP / SIP-Integration.
  • Professionelle Klangqualität dank der DSP-Audioverarbeitung.
  • Funktionen für Evakuierung, Durchsagen und Hintergrundmusik.
  • Impedanz-, End-of-Line-Modul oder Kurzschluss-Isolatoren zur Überwachung der Lautsprecherleitungen.
  • Benutzerfreundliche und intuitive Programmiersoftware.
  • EN54-4-Ladegerät für bis zu 65Ah-Batterien



NSC-MiniVES

Die MiniVES-Serie besteht aus kostengünstigen, aber leistungsstarken Management- und Steuereinheiten, die sich ideal für die Implementierung zertifizierter SAA-Systeme in kleinen Gebäuden wie Supermärkten, Hotels, Gesundheitseinrichtungen, Schulen und anderen Situationen eignen, in denen grundlegende Funktionen wie Sprachevakuierung, Mikrofondurchsagen und Hintergrundmusik erforderlich sind.

Die Steuereinheiten sind mit zwei Verstärkern der Class-D mit einer Leistung von 160 W oder 320 W für die Prioritätsadressierung von Signalen auf 100 V-Audioleitungen (4 bis 8 Lautsprecherlinien je nach Modell) ausgestattet. Die Leitungen können als Einzelleitung, redundant oder als Ringleitung konfiguriert werden. Alle Modelle sind mit einem Havarieverstärker ausgestattet. Die Wiedergabequalität ist hervorragend, die Signale werden mit einer Auflösung von 32 Bit ADC und einer Abtastrate von 48 kHz verarbeitet. Die Audiokanäle verfügen über einen integrierten DSP, der eine detaillierte Signalverarbeitung für den Einsatz spezieller Schallwandler wie Subwoofer, unsichtbare Lautsprecher, HiFi-Lautsprecher ermöglicht und Verzögerungszeiten für den Laufzeitausgleich von Lautsprechern in großen Räumen verarbeiten kann.

Die MidiVes und MiniVes Geräte bieten alle eine MultiVES Kompatibilität.
